Геометрическое нивелирование [Определение относительной высоты]
Геометрическое нивелирование — это способ определения относительной высоты. Для этого пользуются различными геодезическими приборами, в числе которых нивелир и эклиметр.

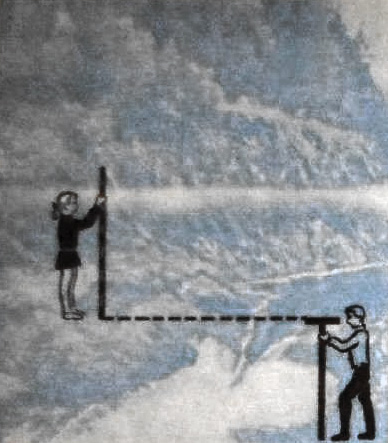

Рис. 21. Определение относительной высоты
Нивелир (франц. «нивеле» — выравниватель) — это прибор для определения относительной высоты места, т. е превышения одной точки местности над другой. Упрощённый нивелир можно изготовить своими силами (рис. 22).
Нивелировка рельефа
Чтобы определить с помощью нивелира, например, на какой высоте от уровня воды в реке находится населённый пункт, поступают так. Устанавливают нивелир у самой воды и по отвесу проверяют, чтобы он стоял строго вертикально. Затем один человек прицеливается и замечает то место, куда он прицелился. Другой человек вбивает в это место колышек. Если высота нивелира равна 1 м. то место, куда вбит колышек, будет на 1 м выше того места, где стоял нивелир. Теперь нивелир следует перенести туда, где был вбит колышек, и найти вторую точку, которая будет уже на 2 м выше уровня воды в реке.
Так, пройдя весь склон, можно точно определить относительную высоту нужного места. С помощью нивелира нетрудно также измерить высоту холма от подошвы до вершины (рис. 23). Относительная высота холма обычно не превышает 200 м.
Высоту холма можно определить и с помощью эклиметра. Изготовить эклиметр можно и самому. Для этого к прямоугольному куску фанеры размером 15×20 см маленькими гвоздиками или клеем БФ-2 прикрепите транспортир (рис. 24). Там, где у транспортира риска, вбейте гвоздик и за него привяжите нитку с грузом на конце.
Держа эклиметр в руках, прицельтесь (как показано на рис. 25) на шест, установленный на вершине холма. Нитка с грузиком на конце покажет при этом крутизну склона холма, выраженную в градусах (пусть в нашем примере она будет равна 30°). Затем с помощью рулетки измерьте длину склона от того места, где вы стояли, до вершины холма (предположим, это расстояние равно 120 м). Материал с сайта http://wiki-what.com
Теперь на листе бумаги с помощью линейки и транспортира проведите горизонтальную линию AB, а из точки A под углом 30° (крутизна склона, которую вы определили с помощью эклиметра) линию AC, изображающую склон измеряемого вами холма в определённом масштабе (рис. 26). Так, если вы избрали масштаб: в 1 см — 20 м, то линия AC будет равна 6 см. Кратчайшее расстояние от точки C до линии AB (на рисунке это отрезок CD) и будет высотой холма. В выбранном нами масштабе она будет равна 3 см, в действительности же — 60 м (20 м × 3 = 60 м).
