Графический план
Графический план — это чертёж, изображение на плоскости небольшой части территории, участка земной поверхности (несколько десятков квадратных километров), постройки или какого-нибудь предмета, сделанный в определённом масштабе. Планы составляют в масштабах от 1:10 000 (в 1 см — 100 м) и крупнее.
Рисунок от плана отличается тем, что на рисунке показывают вид предметов сбоку, а на плане — вид предметов сверху. Уметь составлять планы, а также пользоваться готовыми планами должен каждый.

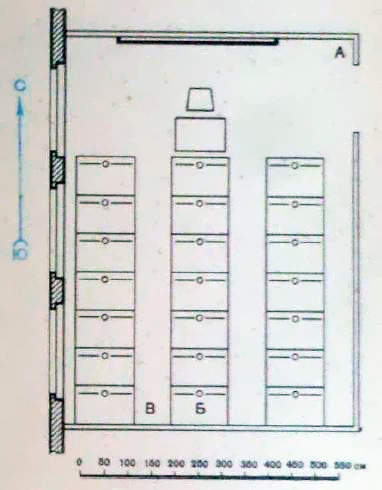

Рис. 17. План помещения
История графических планов
Необходимость в географических сведениях возникла у людей уже в каменном веке. К этому же времени относятся первые рисунки, помогающие людям ориентироваться. Географические описания, первые планы и карты появляются в самых древних государствах — Древнем Египте, Древней Месопотамии и других.
Планы появились раньше, чем карты. Изобразить небольшой участок земли легче, чем большой. Древние жители пустыни рисовали планы на песке, жители далекого севера — на шкурах моржей, на снегу. Сейчас их рисуют на бумаге или на компьютере в графических редакторах.
Графические планы очень разнообразны. На планах городов условными знаками изображены городские кварталы, парки, выделены архитектурные памятники, подписаны названия улиц и площадей. Есть специальные планы архитектурных памятников, например Московского Кремля. На таком плане условными знаками показаны кремлевские стены и башни, соборы и площади. На дорожных планах подробно показываются дороги и перекрестки, очень нужные водителям. Есть специальные туристические планы.
- Архитектурные планы:
- план помещения;
- план земельного участка.
- план помещения;
- Градостроительные планы:
- генеральный план города;
- градостроительный план земельного участка;
- кадастровый план;
- межевой план.
- Географический план местности:
- топографический план;
- исторический план;
- дорожный план;
- туристический план;
- ситуационный (контурный) план.
План помещения
Для того чтобы начертить план помещения необходимо выполнить действия в таком порядке:
- Положите лист бумаги, прикреплённый к планшету так, чтобы его края были параллельны стенам класса.
- Вычертите линейный масштаб.
- Измерьте длину и ширину класса, после чего обозначьте тонкими линиями на листе четыре стены классной комнаты.
- Изобразите в масштабе окна, дверь, классную доску.
- Вычертите места, занимаемые партами первого, второго и третьего рядов, и поделите получившиеся прямоугольники на количество парт, которое имеет каждый ряд. После этого на план нанесите стол и стул учителя.
- После того как план будет вычерчен, проведите стрелку, обозначающую направление север — юг. Материал с сайта http://wiki-what.com
План земельного участка
План местности
см. План местности
Планом местности называется чертеж, на котором условными знаками показано уменьшенное изображение небольшого участка земной поверхности. Составлением точных планов занимаются ученые — топографы.
Исторический план
Дорожная карта-план
Для удобства передвижения в прошлые эпохи существовали особые дорожные планы (карты). На них наносили названия дорожных станций, расстояния между ними. Географические объекты были сильно искажены, но показано главное — дорога. Сверяясь с картой-планом, путешественники приходили в нужное место.
Масштаб
см. Масштаб
На плане или карте показано уменьшенное изображение участка земной поверхности. Во сколько раз оно уменьшено можно узнать по масштабу. Масштаб есть на каждом плане и каждой карте. Масштаб показывает, во сколько раз расстояние на плане или на карте меньше расстояния на местности.
Планы имеют разные масштабы. Чем мельче показаны на плане географические объекты по сравнению с тем, какие они в действительности, тем мельче масштаб плана. На планах с масштабом 1 : 10 000, можно подробно показать небольшой участок. На листе с планом более мелкого масштаба, например 1 : 50 000, можно показать участок большей площади, но не так подробно. Масштаб 1:10 000 означает, что на плане все уменьшено в 10 000 раз, 1 см на плане соответствует 10 000 см, или 100 м на местности. Внизу этого плана написано: «в 1 см — 100 м».
см. Изогипса
Применение плана
Прежде чем построить дом, чертят его план, где указывают расположение комнат, коридоров, дверей, окон. И, пользуясь этим планом, строят дом.
Турист, находясь в незнакомом городе, но имея план этого города, без труда найдёт любую улицу, театр или музей.
Географические карты имеют мелкий масштаб, графические планы — крупный. На карте изображается вся Земля или ее значительный участок. При этом учитывается то, что Земля — шар. На плане показывается небольшой участок земли, кривизна земной поверхности не учитывается. На географической карте проводят линии параллелей и меридианов, на плане, как правило, нет. На карте высоты, рельеф показываются с помощью цвета и лишь иногда горизонталями. На плане высоты, рельеф показываются с помощью горизонталей. На плане есть свои условные знаки.
Картинки (фото, рисунки)
Рис. 17. План помещения
