План земельного участка

Определение масштаба

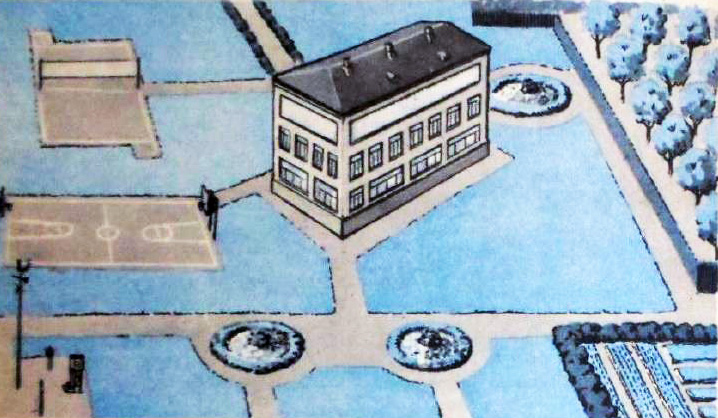

Ещё до выхода на участок необходимо выяснить, каким масштабом следует пользоваться при съёмке, чтобы на планшете уместился весь снимаемый участок (рис. 18а).

Необходимые принадлежности

Для работы на местности нужно приготовить планшет, тре­ногу или другую подставку (например, табуретку), компас, транспортир, рулетку, карандаш, резинку.

Зарисовка здания

Установив планшет у какого-нибудь угла здания, его ориентируют по сторонам горизонта и с помощью компаса определяют, в каком направлении простираются длинная и ко­роткая стены здания. Направления выражают в градусах. Иными словами, определяют азимут. Исходную точку (в данном случае угол здания) обозначают, например, буквой А (рис 18б).

Установив, что длинная стена здания простирает­ся, например, от точки А под азимутом 45° а короткая — под азимутом 315°, проводят из исходной точки направления АБ и АГ. Затем в определённом масштабе по этим направлениям откладывают расстояния, равные длине и ширине здания. После этого из точки Б проводят линию БВ параллель­но большей стене здания, а из точки Г — линию ГВ параллельно меньшей стене здания. Итак, план здания сделан. После этого примерно наносят не­которые детали (окна, двери, пристройки и т. д.).

Зарисовка других элементов

Второй этап работы — изображение на плане изгороди во­круг здания. Для этого из точек А, Б, В, Г последо­вательно определяют азимуты на изгибы изгороди. В нашем примере это сделано из точек Б и Г (рис. 18в), но если будет такая необходимость, следует также провизировать и из точек А и В.

Определив азимут, из точки Б откладывают нужные углы и прочерчивают тонкие линии в определённом направлении. Отложив на этих направлениях в определённом масштабе нужные расстояния, находят точки Ж и Д и соединяют их. Материал с сайта http://wiki-what.com

Часть изгороди изображена. Таким же путём находят поло­жение на плане и точек Е и З. Для того чтобы изобразить две клумбы (на рис. 18а они видны на переднем плане), от угла здания (из точки А) определяют азимуты до центра каждой из них. Затем измеряют расстояния от точки А до цент­ров и в выбранном масштабе откладывают эти расстояния на плане. Найдя центры клумб на плане, нетрудно изобразить и клумбы.

В готовом виде план земельного участка, изображённого на рисунке 18а, будет таким (рис. 18г).
